Comment représenter le fonctionnement d'un programme ?
1 - Découverte de l'algorithme |
2 - Découverte de l'organigramme |
Organigrammes / logigrammes
Réaliser les exercices en ligne et recopier vos réponses sur le cahier
|
|
|
|
Présente le résultat de ton travail au professeur
Règles d'écriture des organigrammes : Cliquez pour télécharger le document |
Erreurs à éviter : Cliquez pour télécharger le document |
Exercice : Radar routier à compléter sur le cahier
 |
FONCTIONNEMENT : Un radar routier déclenche un flash dès la détection d'un véhicule à une vitesse supérieure à 90 km/h afin de prendre la photo de la plaque d'immatriculation pour l'envoyer au central. |
 |
Présente le résultat de ton travail au professeur
Exercice : Assistance à la conduite routière
 |
FONCTIONNEMENT : Le système embarqué dans une voiture est capable d'évaluer la distance qui le sépare de la voiture de devant. Si la distance est inférieure à deux bandes blanches alors un voyant vert passe au rouge. |
 |
Présente le résultat de ton travail au professeur
Robot Prog
Présente le résultat de chaque exercice au professeur
Exercice 1 : Reproduire et tester l’organigramme présenté ci dessous
Présentation : Modes de déplacements
Exécuter le programme, cliquer sur Excécution puis Initilisation et enfin Lancer
Exercice 2 : Créer et tester l’organigramme pour réaliser les déplacements suivant
Exercice 3 : Reproduire et tester l’organigramme présenté ci-dessous
Exercice 4 : Créer et tester l’organigramme pour réaliser les déplacements suivant
Exercice 5 : Créer et tester l’organigramme pour réaliser les déplacements suivant.

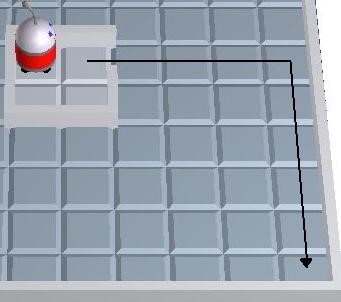

Exercice 6 : Créer et tester l’organigramme pour réaliser les déplacements suivant
Exercice 7 : Boucle Pour et tant que
Ajouter de nouveau outils : Configuration -> Niveau -> Niveau 6
Observer les exemples proposés et refaire l'exercice 4 avec ces nouveaux blocs
|
Ajouter des outils supplémentaires
|

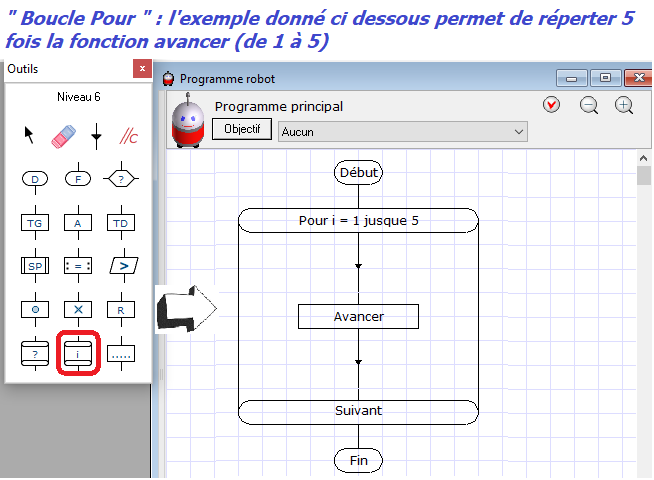

Exemple "Boucle Pour"
|

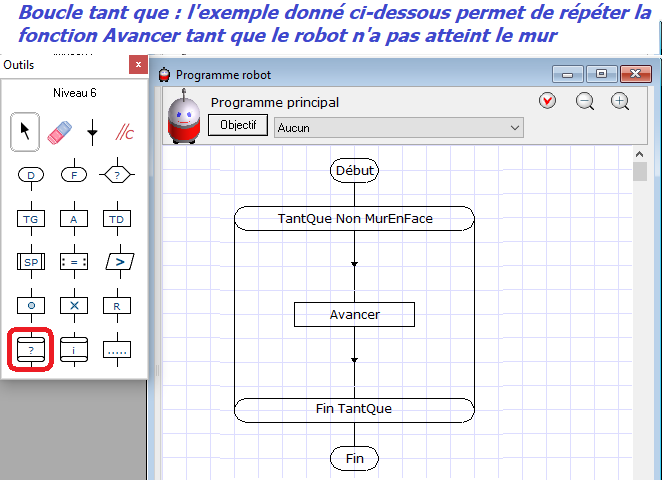

Exemple "Boucle tant que"
|
Exercice 8 : Créer l’organigramme pour que le robot sorte seul du labyrinthe.
Utiliser les conditions logiques nécessaires, RobotProg est capable de répondre à :MurEnFace, MurAGAUCHE, MurADROITE.
Pour réaliser le labyrinthe clique sur terrain puis modifier
Piste amélioration : https://techno-college-tj.jimdofree.com/5i%C3%A8me/programmation-robotprog-algorigramme/
A la maison, pour aller plus loin vous pouvez suivre ce tutoriel
