Comment Modéliser un objet technique ?
 |
 |
 |
Modéliser Notre Dame de Paris
Fiches consignes modéliserVidéo de présentation de la cathédrale Notre Dame de Paris
| Situation problème : | Vous disposez des croquis et des cotations (dimensions), vous devez compléter ou créer les modèles en 3D de la Cathédrale notre Dame de Paris |
| Travail à faire : |
1. Télécharger et compléter modèle 3D de la cathédrale à l'aide du tuto vidéo 2. Réaliser un document de présentation (NOM Prénom, minimum 2 captures d'écrans du modèle 3D) 3. Réaliser le modèle 3D d'une croisée d'ogive et intégrer une capture sur le document de présentation |
___________________________________________________________
|
 |
| Croquis Notre Dame de Paris | Croquis croisée d'ogive |
___________________________________________________________
 |
 |
||
| Modèle 3D Notre Dame à télécharger et compléter | Tuto Vidéo à suivre pour compléter le fichier 3D | Exemple de présentation | Tuto Vidéo à suivre pour créer une croisée d'ogive |
___________________________________________________________
Pour aller plus loin: Affiche histoire de Notre de Dame de PARIS, Vidéo pour découvrir l’évolution de la ville de paris en 3D
Une casquette pour économiser de l’énergie dans une maison, comment ?
Travail n°1 :
Télécharger et Ouvrir le fichier maison_simple.skp
Suivre le tuto vidéo pour réaliser la casquette au dessus de la porte fenêtre
Enregistrer votre travail à l'emplacement indiqué par le professeur
Réaliser une photo de votre travail (Export > Graphique 2D)
|
|
|
Travail n°2 :
Télécharger le fichier maison_moderne.skp

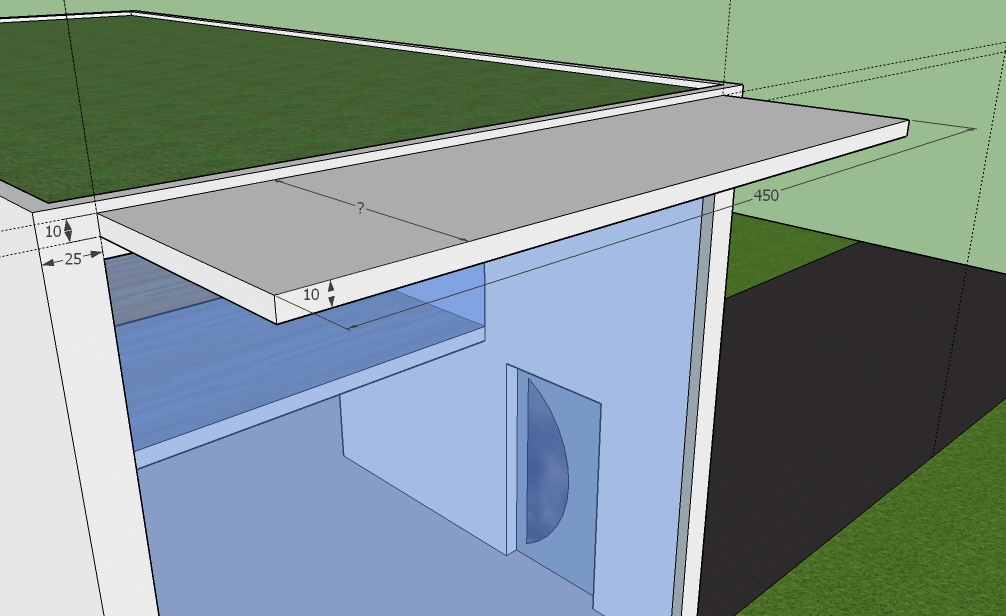

Réaliser la casquette en respectant les dimensions données, déterminer la profondeur nécessaire
Enregistrer votre travail à l'emplacement indiqué par le professeur
|
|
|
Travail n°3
 |

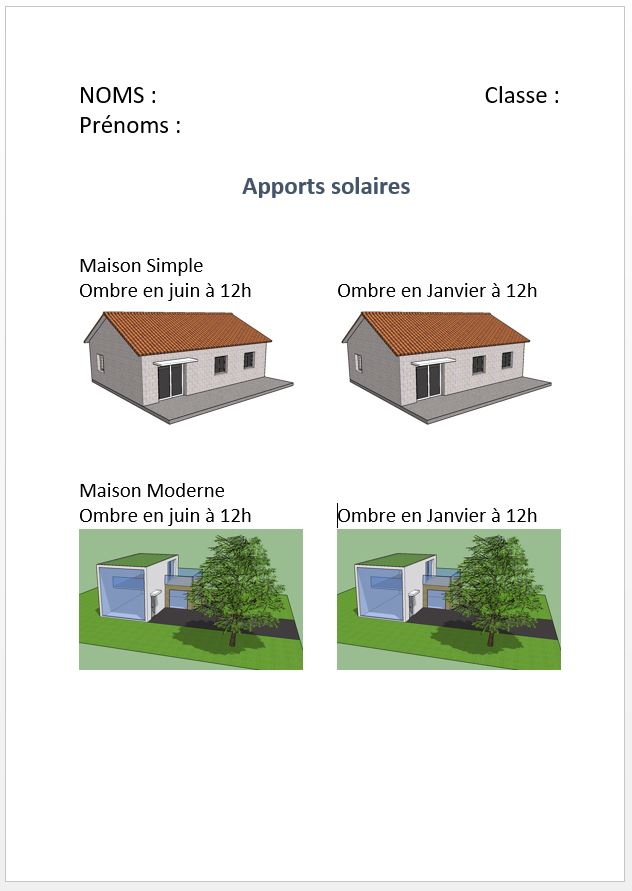

Réaliser un document de présentation en intégrant 4 images Pour créer une photo de votre travail,, il faut utiliser la fonction Export.. Graphique 2D (Fichier > Export > Graphique 2D) ou l'outil de capture d'écran Enregistrer votre travail à l'emplacement indiqué par le professeur et lui envoyé le document |
|
|
Garage à Trottinettes
- Repérer les différentes étapes (esquisse 2D > Mesures > fonction 3D) pour dessiner votre garage à trottinettes ;
- Le modéliser avec l'outil SketchUp.
- Si le travail vous semble trop complexe vous pouvez vous appuyer sur le document d'aide, si le travail vous semble encore trop complexe, vous pouvez vous aider de l'aide en vidéo
- Attention pour rappel le garage à trottinettes doit accueillir au minimum 8 trottinettes et être intégré au Bâtiment A
 |
 |

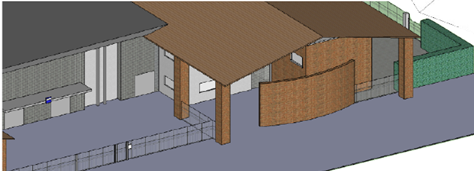

| Trottinette 3D | Bâtiment A en 3D |
 |
|
|
| Aide à la modélisation | Croquis exemple | Aide à la modélisation en vidéo |
